Quadromag HP 5/4" - magnetisch-mechanisch filter

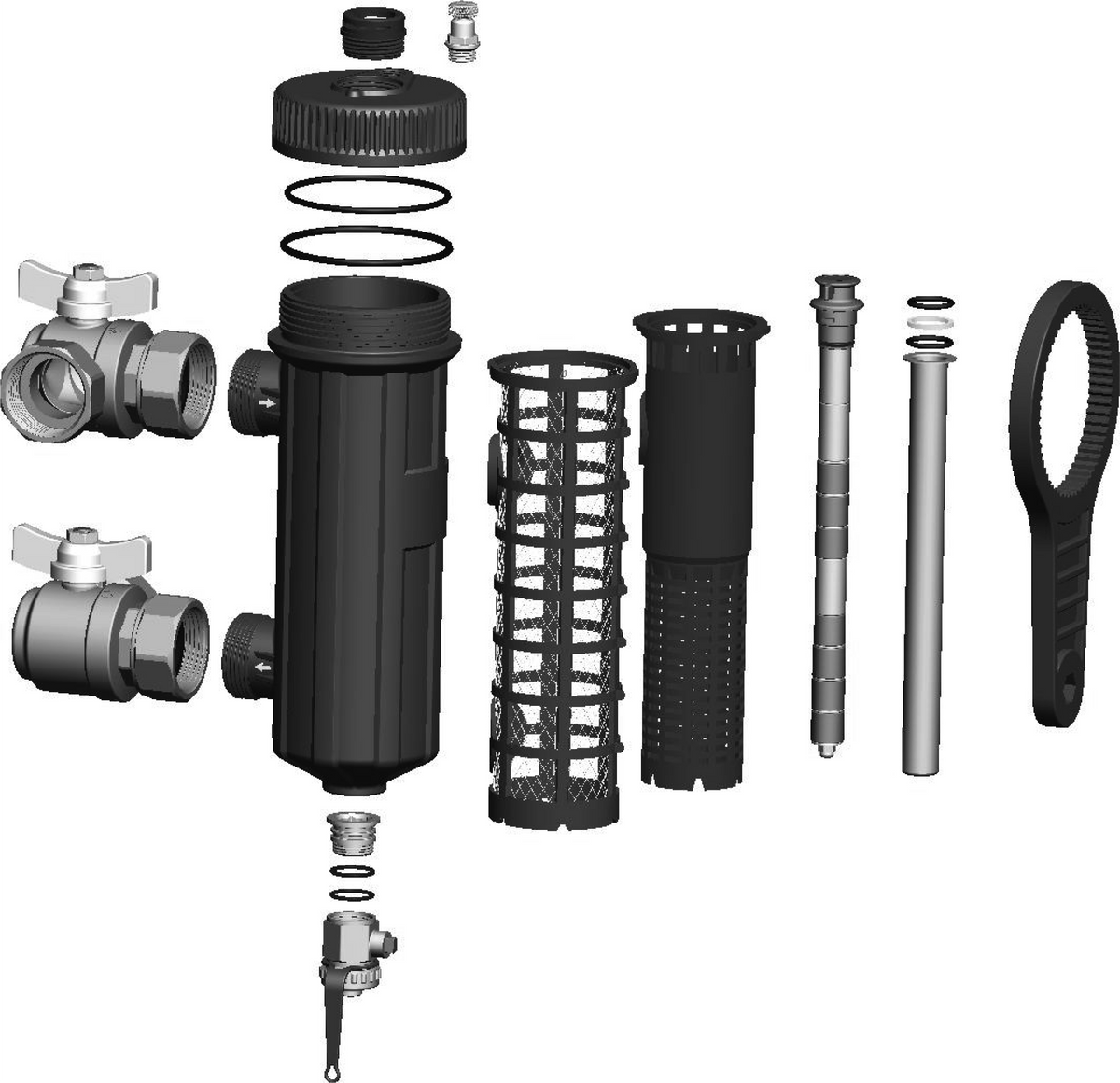

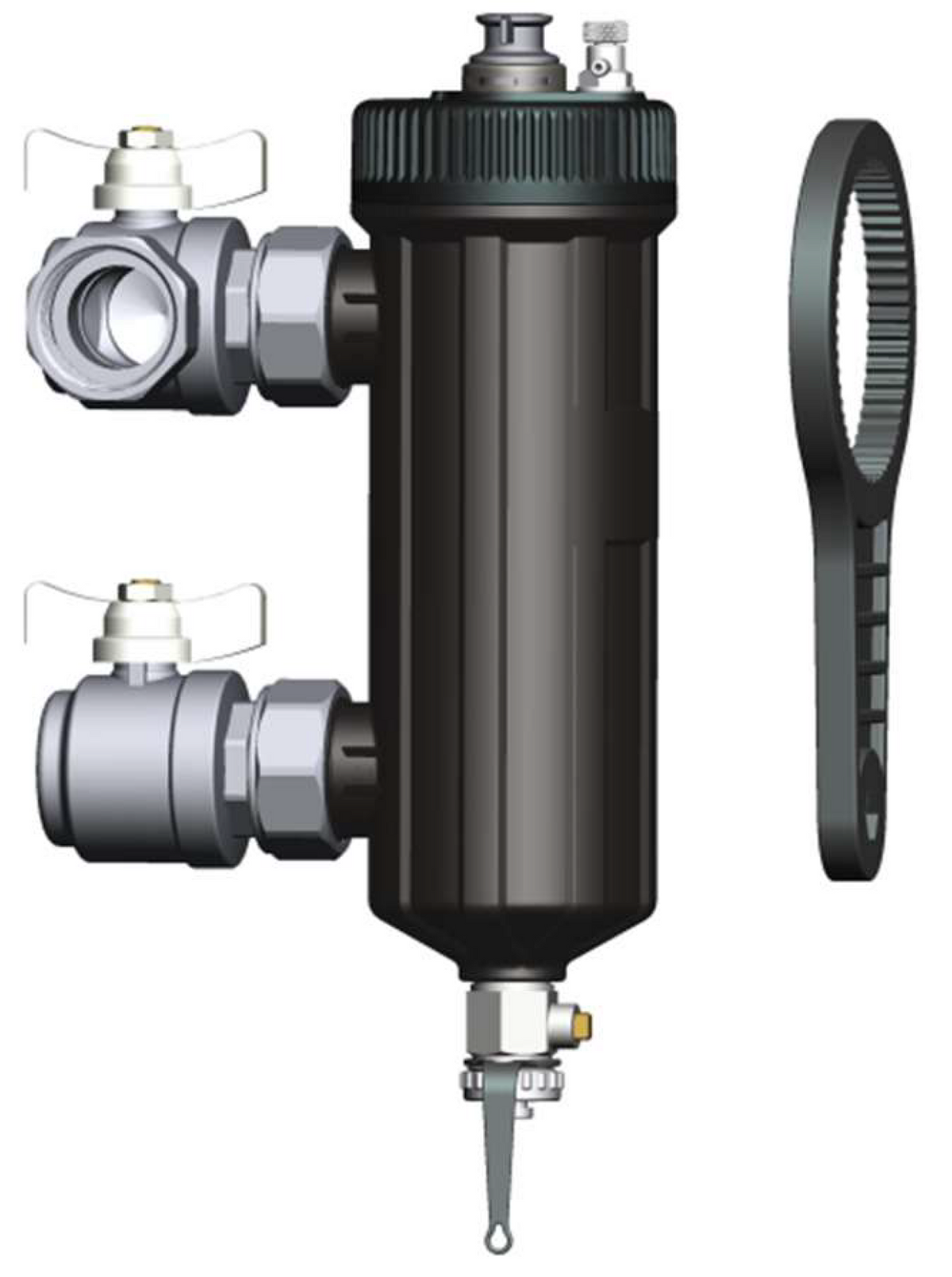

Wil je het watercircuit van een warmtepomp voorzien van magnetische en mechanische vuilfiltering? De Quadromag HP 5/4 inch is de daarvoor gepositioneerde uitvoering, met twee kogelkranen en een filterkamer van 770 ml. Het filter hoort aan de waterzijde van de installatie, niet in het koudemiddelcircuit.

Wat levert dit je op?

• Gericht op warmtepompen: De HP-reeks is ontwikkeld met warmtepomptoepassingen en een grotere doorstromingsbehoefte als uitgangspunt. De definitieve selectie blijft afhankelijk van jouw installatie.

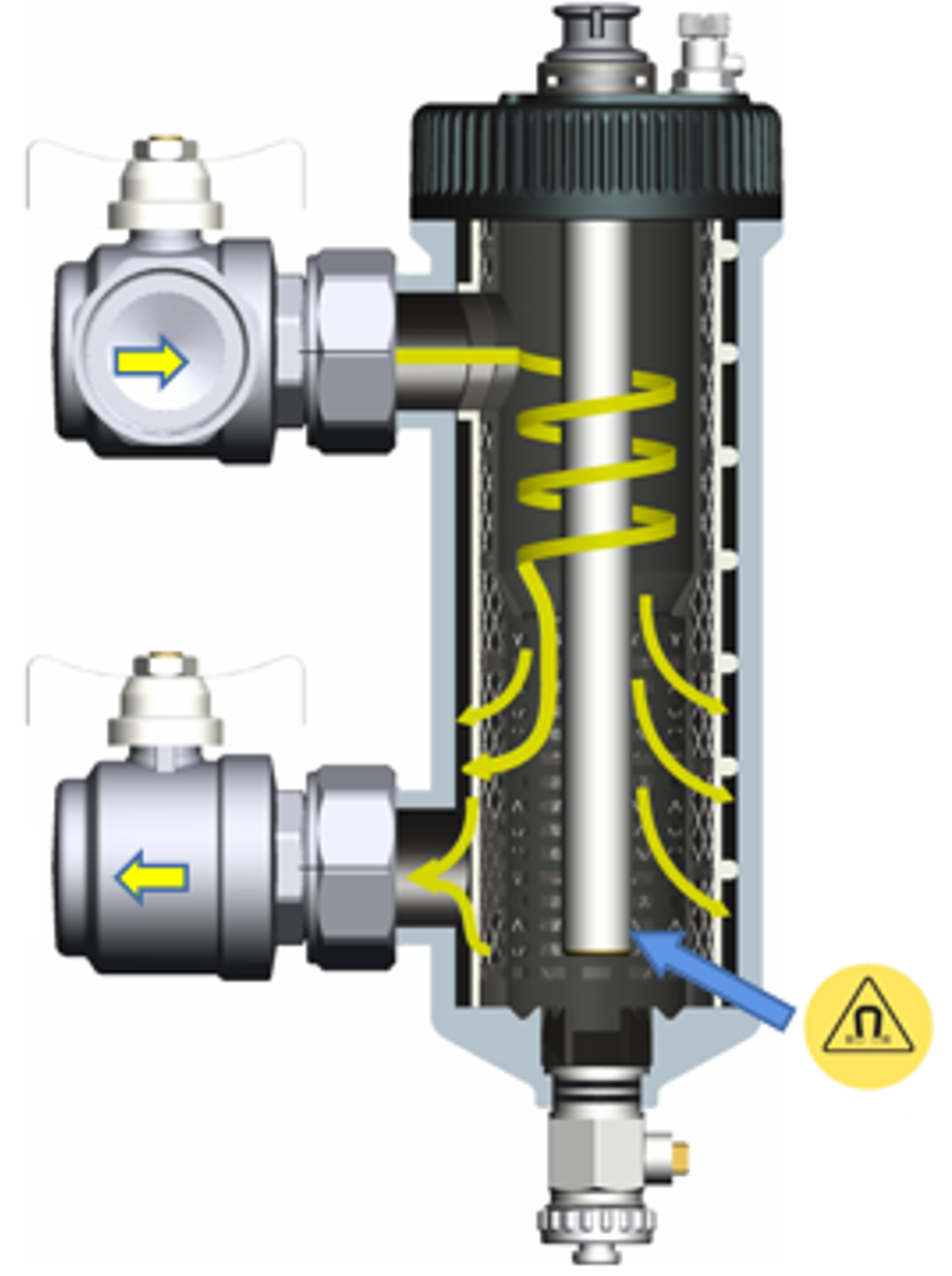

• Magneet plus roestvaststalen zeef: De magneet vangt magnetisch reagerende deeltjes, zoals magnetiet; de zeef vult dit aan voor andere passende vaste vuildeeltjes.
• Filtering opnemen in het onderhoudsplan: De filterkamer en twee afsluiters bieden aanknopingspunten voor bereikbaar onderhoud. Houd daarvoor bij de montage voldoende ruimte vrij.

Past deze HP bij jouw warmtepomp?

Kijk verder dan alleen 5/4 inch of het aantal kW op de warmtepomp. Nodig zijn het vereiste debiet, de beschikbare pompdruk en de drukverliescurve van het complete filter. Het debiet is de waterhoeveelheid per tijdseenheid; het drukverlies is de stromingsweerstand. De filterzeef en hydraulische gegevens van de geleverde HP-uitvoering moeten vooraf worden bevestigd. Er is daarom geen algemene lijst met goedgekeurde warmtepompmodellen of vermogens opgenomen.

Wat bestel je en wat heb je nog nodig?

Artikel 666554 heeft volgens de artikelopgave twee kogelkranen. 5/4 inch en 1 1/4 inch zijn dezelfde maatbenaming. De complete aansluitset en de exact meegeleverde zeef zijn nog te bevestigen. Dezelfde maat als basic 5/4 inch maakt de producten niet zonder meer uitwisselbaar.

Specificaties van deze uitvoering

De vermelde maximale druk is geen advies voor de vuldruk van jouw installatie. De toegestane combinatie van druk, temperatuur en medium moet bij de geleverde uitvoering passen.

Veelgestelde vragen

Past de HP bij een warmtepomp van 8, 12 of 16 kW?

Dat is niet uit het vermogen alleen af te leiden. De benodigde waterstroming hangt ook af van het ontwerp en de temperatuurverschillen. Stuur het warmtepompmodel en het vereiste debiet mee; laat daarna het drukverlies van de juiste filteruitvoering toetsen aan de beschikbare pompdruk.

Er zit al een Y-filter in mijn warmtepomp. Is dit dan dubbelop?

Niet noodzakelijk, maar controleer eerst wat dat bestaande filter doet. Een Y-zeef kan een andere functie hebben dan de combinatie met een magneet. Een ingebouwd filter mag niet zomaar worden verwijderd. Extra filtering moet zowel bij de toestelvoorschriften als bij het beschikbare drukverschil passen.

Kan dit filter een te lage flow of storing veroorzaken?

Een filter voegt stromingsweerstand toe; vervuiling van de zeef kan die verhogen. Dat is waarom selectie en onderhoud belangrijk zijn. Een lage-flowmelding kan ook andere oorzaken hebben. Verwijder of overbrug niet op goed geluk filters om zo een storing te omzeilen.

Kan ik de HP ook gebruiken bij koelen of met glycol?

Algemene geschiktheid voor jouw koeltemperatuur of water-glycolmengsel is niet bevestigd. Geef het medium, de concentratie en de laagste en hoogste bedrijfstemperatuur door. De aanduiding warmtepompfilter is op zichzelf geen goedkeuring voor iedere bedrijfsmodus of vloeistof.

Waar moet het filter komen en mag het buiten hangen?

Volg het hydraulische schema van de warmtepomp en de handleiding van de exacte HP-uitvoering. Een plaats bij de retour naar de warmtebron moet in dat schema passen; neem geen universele montagepositie aan. Geschiktheid voor onbeschermde buitenmontage of vorst is hiermee niet bevestigd.

Hoe vaak moet ik reinigen en wat gebeurt er met het vuil?

Opgevangen vuil moet bij onderhoud daadwerkelijk worden verwijderd. Ons advies: controle na ingebruikname en daarna bij regulier warmtepomponderhoud, eerder bij veel vervuiling of afwijkende doorstroming. De juiste HP-handleiding moet de reinigingsstappen aangeven. Open geen hete of onder druk staande filterbeker.

Beschermt de HP mijn monobloc ook tegen bevriezing?

Nee. Dit is een vuilfilter, geen vorstbeveiliging. Het vorstbeveiligingsconcept voor buitenliggende waterleidingen moet apart worden bepaald. Een vuilfilter, vorstventiel, leidingisolatie en de eigen beveiliging van de warmtepomp hebben verschillende functies.

Kan ik dit zelf plaatsen of hoort het bij de installateur?

Je kunt zelf de aansluiting, het model en beschikbare ruimte inventariseren. De montage vraagt kennis van de waterzijdige installatie, veilig drukloos maken en de juiste inbedrijfstelling. Laat de selectie en montage uitvoeren door een vakbekwame installateur wanneer je die stappen niet beheerst. Deze omschrijving is geen montagehandleiding.

De juiste uitvoering bestellen

Stuur JUPITER voor een gerichte selectie het warmtepompmodel, ontwerpdebiet, aansluitgegevens en een foto of schema. Vermeld Quadromag HP 5/4 inch, artikelnummer 666554. Laat zeefuitvoering en drukverliesgegevens bevestigen voordat je bestelt.
