Quadromag basic 3/4" - magnetisch-mechanisch filter

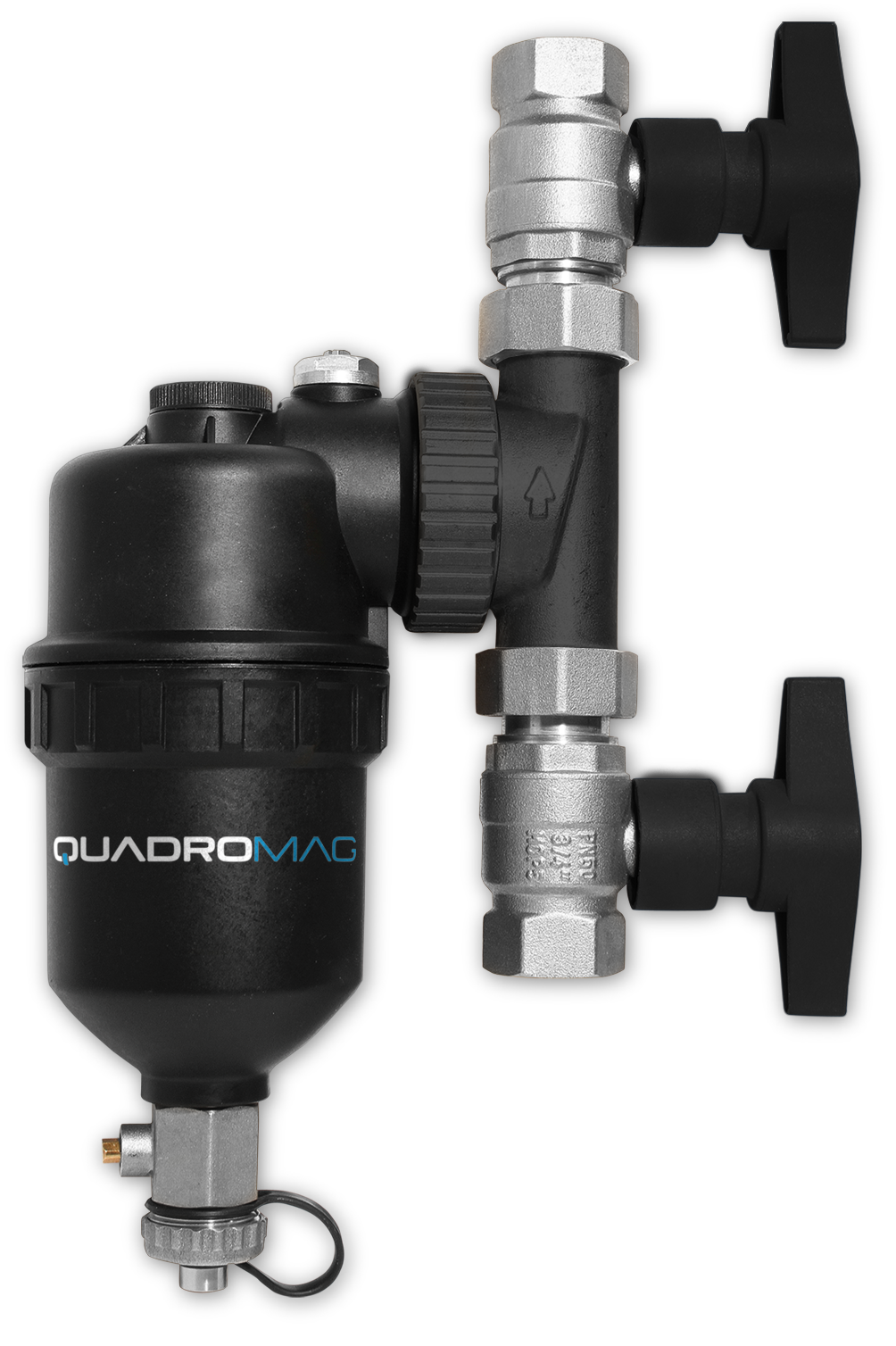

Sluit je een cv-ketel aan op bestaande radiatoren of vloerverwarming? De Quadromag basic 3/4 inch is een magnetische vuilafscheider met zeef voor het centrale verwarmingswater. De uitvoering heeft twee kogelkranen. De basic-reeks is bedoeld voor verwarmings- en koelcircuits, mits de gekozen uitvoering bij de bedrijfscondities past.

Wat levert dit je op?

• Ook aandacht voor niet-magnetisch vuil: Naast magnetische corrosiedeeltjes zoals magnetiet kan de zeef andere vaste deeltjes tegenhouden. Niet alle vervuiling wordt door een magneet aangetrokken.
• Onderhoud op een bereikbare plek: De filtereenheid brengt opgevangen vuil bijeen. Met voldoende vrije ruimte kan dat onderdeel gericht worden gecontroleerd en gereinigd.
• Duidelijke uitvoering voor de bestelling: Dit is de basic met 3/4 inch aansluiting en twee kogelkranen, artikelnummer 032034; niet de basic 1 inch.

Gebruik bij bestaande radiatoren en vloerverwarming

Bij vervanging van een ketel blijft het bestaande leidingnet vaak in gebruik. Een filter kan daar rondcirculerende vervuiling opvangen, maar vervangt geen noodzakelijke reiniging van het leidingnet. Bij vloerverwarming hoort de selectie bij het complete watercircuit: het filter is geen verdeler en regelt geen afzonderlijke groepen. Controleer eerst of er al een vuilfilter aanwezig is en welke functie dat vervult.

Wat bestel je en wat heb je nog nodig?

De artikelgegevens vermelden twee kogelkranen. Een complete montageset voor iedere leidingsoort is niet bevestigd. Controleer de draadverbinding, verloopkoppelingen, afdichtingen en vrije ruimte voor onderhoud. Laat ook de geleverde filterfijnheid bevestigen voordat je bestelt.

Specificaties van deze uitvoering

De vermelde maximale druk is geen advies voor de vuldruk van jouw installatie. De toegestane combinatie van druk, temperatuur en medium moet bij de geleverde uitvoering passen.

Veelgestelde vragen

Heeft een filter nog zin in een installatie die al jaren draait?

Ja, ook in bestaande circuits kan vuil met het water blijven meekomen. Dat maakt filtering een zinvolle mogelijkheid, geen automatische verplichting. Of een extra filter nodig is, hangt onder meer af van de waterkwaliteit, bestaande filtering en toestelvoorschriften. Bij veel vastzittend vuil kan apart spoelen nodig blijven.

Is een filter nodig bij kunststof vloerverwarmingsbuizen?

Kunststof buizen sluiten andere bronnen van vuil niet uit. De rest van het systeem kan metalen onderdelen, radiatoren of montagevervuiling bevatten. Beoordeel daarom het hele circuit en niet alleen het materiaal van de vloerverwarmingsbuis. Het filter verwijdert niet automatisch afzettingen uit iedere groep.

Past de 3/4 inch uitvoering op 22 mm buis?

Niet zonder controle van het aansluitmateriaal. De inchmaat van de filteraansluiting en de buitendiameter van de buis zijn verschillende aanduidingen. Leg ook vast of je met knel-, pers- of een andere verbinding werkt; zo voorkom je dat een passende filtermaat toch ontbrekende koppelingen oplevert.

Waar plaats ik dit filter en mag de beker op zijn kant?

De plaats volgt uit het hydraulische schema en de toestelvoorschriften. Neem niet aan dat een filter overal in aanvoer of retour dezelfde functie vervult. Horizontale of verticale leidingaansluiting betekent bovendien niet dat de beker in iedere stand mag hangen. Vraag de juiste basic-montagehandleiding op.

Vervangt de basic ook een luchtafscheider?

Nee, de beschreven productfunctie is vuilfiltering. Ontluchten of microbellen afscheiden is een andere taak. Bij borrelende leidingen, koude radiatoren of circulatieproblemen moet de oorzaak eerst worden vastgesteld; bestel niet alleen op basis van de algemene naam afscheider.

Hoe onderhoud ik het filter zonder onnodig water af te tappen?

De twee kogelkranen zijn relevant voor het kunnen afsluiten van de filteraansluiting. Of alleen het filterdeel drukloos kan worden gemaakt, hangt af van de montage. Volg daarvoor de juiste handleiding en open nooit een hete of onder druk staande beker. Houd rekening met water dat bij het openen uit de filterbeker kan komen.

Hoe voorkom ik dat de zeef de doorstroming belemmert?

Kies op de benodigde waterstroming en drukverliesgegevens, en controleer op verzameld vuil. Ons onderhoudsadvies is controle na ingebruikname en vervolgens bij regulier installatieonderhoud, eerder wanneer de vervuiling snel terugkomt. Een filter maakt het systeem niet onderhoudsvrij.

De juiste uitvoering bestellen

Controleer voor je bestelling artikelnummer 032034 en de 3/4 inch aansluiting. Voor advies helpen een foto, het type warmtebron, de leidingmaat en een eenvoudig schema van radiatoren of vloerverwarming. Professionals kunnen het gewenste debiet meesturen.
